早押しクイズ回答者席
ボタン配置と機材設計資料

この記事では、早押し判定機の回答者席を設計・製作する際に必要な基本情報をまとめています。

・回答席テーブルに配置する機材
・外部押しボタンと回転灯の設置位置
・回答席設計のポイント
・アクションハット・回転灯・押しボタンの寸法
・回答席から操作卓への配線方法

答席のテーブル上には、クイズ大会の進行に必要な機材を配置します。
主に次のような設備が設置される可能性があります。

1. アクションハット（帽子）
2. 回転灯スイッチボックス
3. 外部押しボタンスイッチ
4. スタンドマイク
5. 小型モニター（映像用）
6. 小型スピーカー（音声用）

これらの機材がテーブル上に配置されるため、回答席を設計する際には機材スペースと配線スペースを考慮しておくことが重要です。

回答者が操作しやすく、観客からも分かりやすい配置として次の位置を基本としています。

●回転灯スイッチボックス
テーブル面の右前方に配置
●外部押しボタンスイッチ
テーブル中央に配置

回答者が1人の場合は右手でボタンを押す人が多いため、少し右寄りに配置すると操作しやすくなります。
回転灯スイッチボックスやボタンスイッチをテーブルに固定する場合は、両面テープなどを使用すると簡単に固定できます。

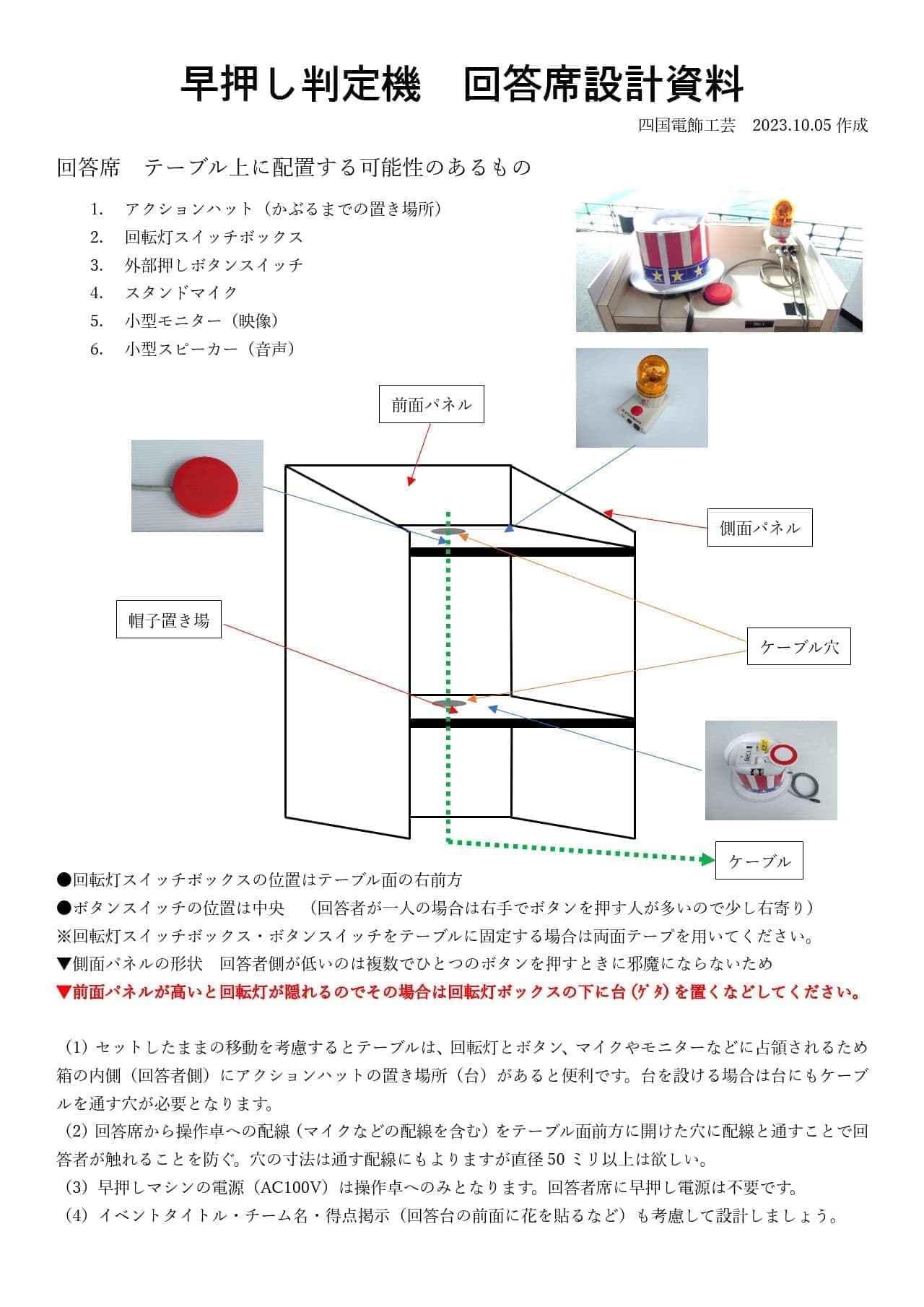

回答席の箱型パネルを製作する場合は、次の点に注意してください。

●側面パネルの形状
回答者側を低くすることで、複数人で1つのボタンを押す場合でも邪魔になりません。

●前面パネルの高さ
前面パネルが高いと回転灯が隠れてしまう場合があります。
その場合は、回転灯スイッチボックスの下に台（ゲタ）を置くなどして高さを調整してください。

回答席のテーブルは、ゼロから専用の家具を製作するよりも、既成の長机や司会台などを利用する方法が現実的です。

例えば次のような方法があります。
・既成の長机を使用する
・司会台や演台を利用する
・机の前面や側面に装飾パネルを取り付ける

外装部分には
・PPパネル
・スチレンボード
・軽量パネル
などを使用すると、軽量で加工しやすく、比較的安価に回答席を製作することができます。

イベントごとにデザインを変更する場合にも、この方法は非常に便利です。

機材をセットしたまま回答席を移動することを考えると、テーブル上は回転灯・ボタン・マイク・モニターなどで占有されます。
そのため、回答席の箱の内側（回答者側）にアクションハットを置く台（収納スペース）を設けておくと便利です。
台を設ける場合は、ケーブルを通すための穴も必要になります。

回答席から操作卓への配線は、テーブル前方の穴から通す設計が望ましいです。
テーブル上から直接ケーブルを出すと、回答者がケーブルに触れてしまう可能性があります。

そのため
・テーブル面前方に配線穴を開ける
・そこからケーブルを通す
という方法にすると、安全に配線することができます。

穴のサイズは配線数にもよりますが、直径80mm以上あると余裕を持って配線できます。

早押し判定機の電源（AC100V）は操作卓側のみで使用します。
回答者席側には早押し判定機の電源は必要ありません。
ただし、小型モニターやスピーカーなどを使用する場合は、別途電源を用意する必要があります。

回答席に設置する機材の参考寸法は次の通りです。

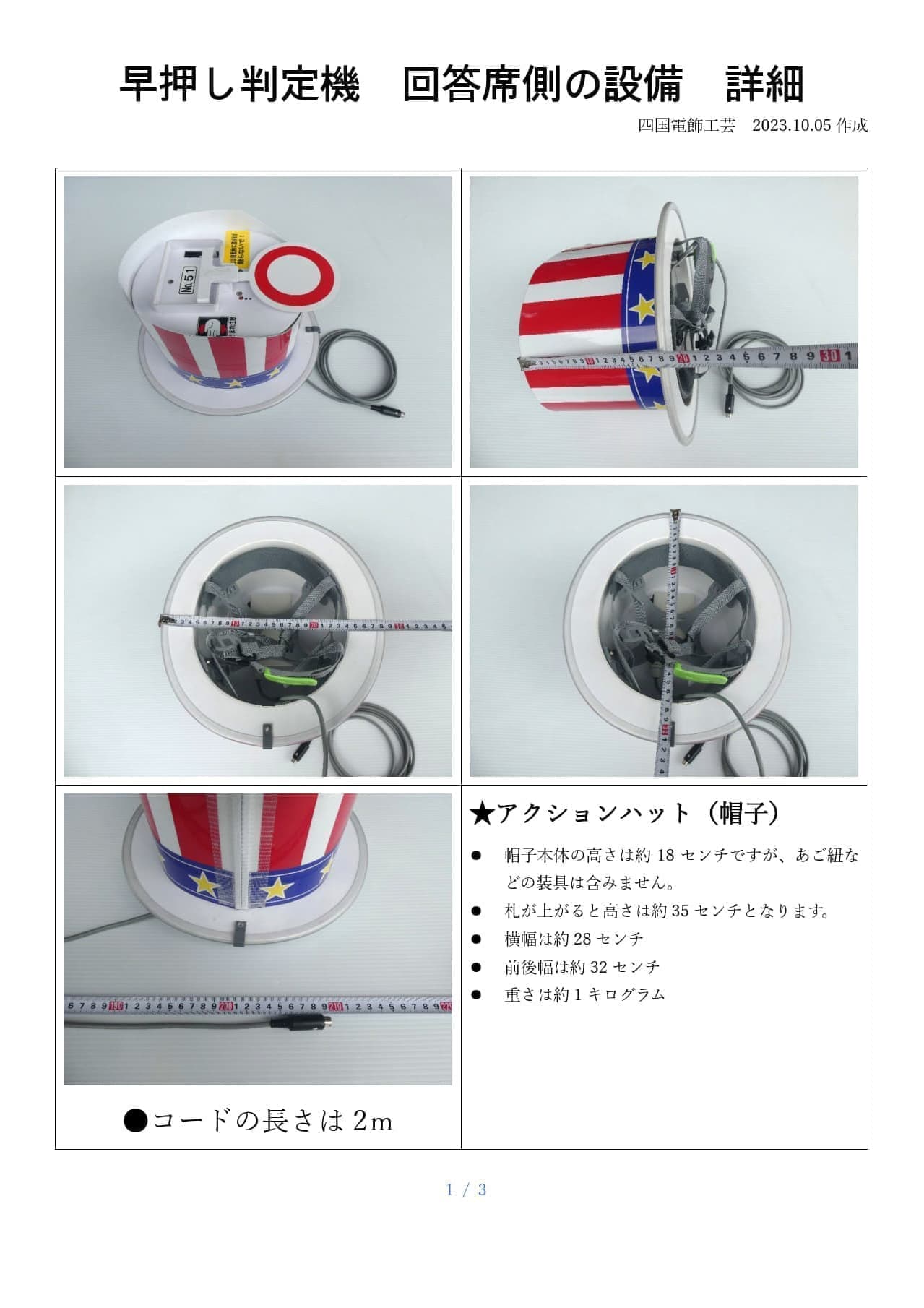

アクションハット（帽子）

コード長さ：約2m
帽子本体高さ：約18cm
札が上がった状態：約35cm
横幅：約28cm
前後幅：約32cm
重量：約1kg
※高さはあご紐などの装具を含みません。

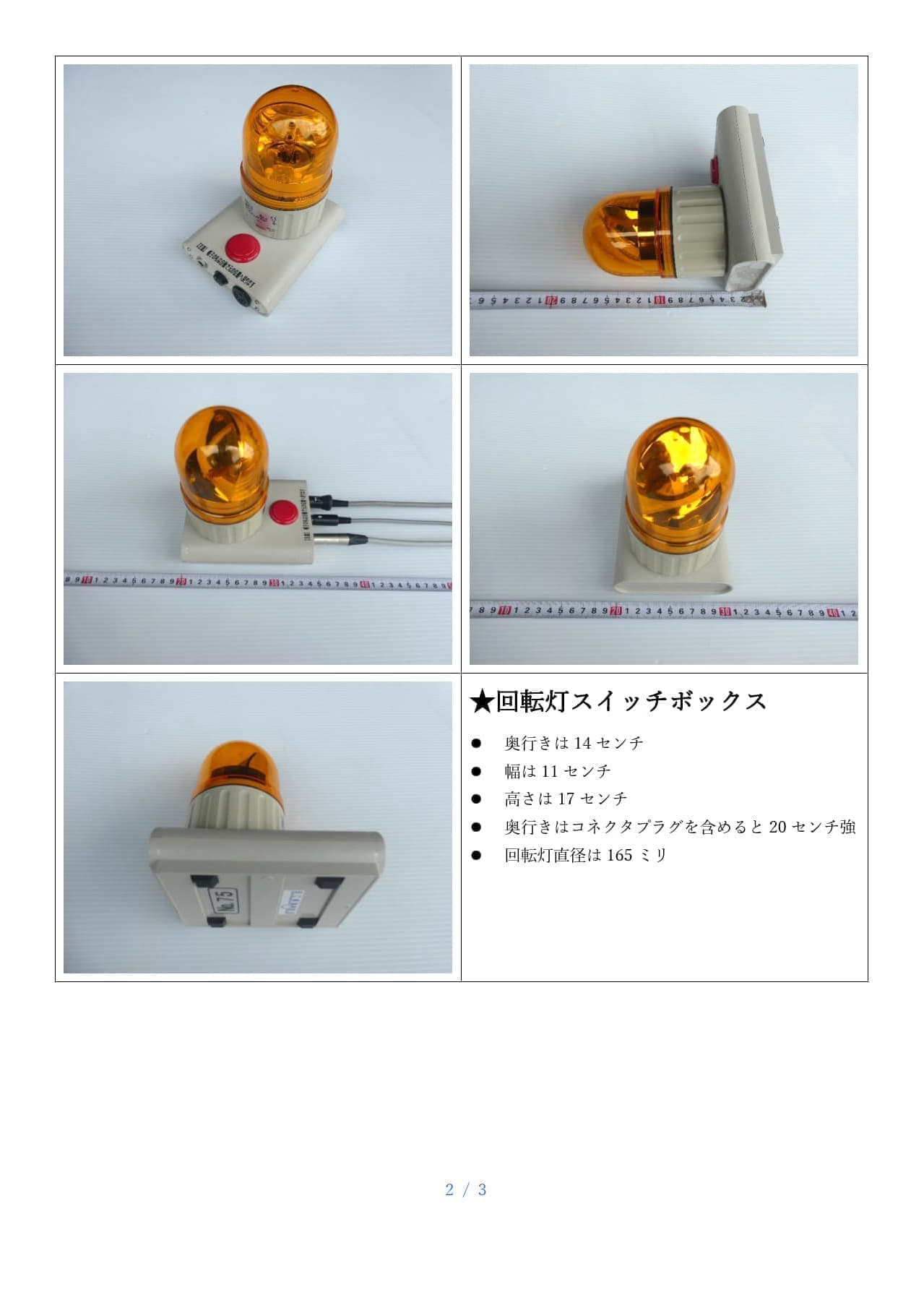

回転灯スイッチボックス

奥行：約14cm
幅：約11cm
高さ：約17cm
コネクタプラグを含めた奥行：約20cm以上
回転灯直径：約165mm

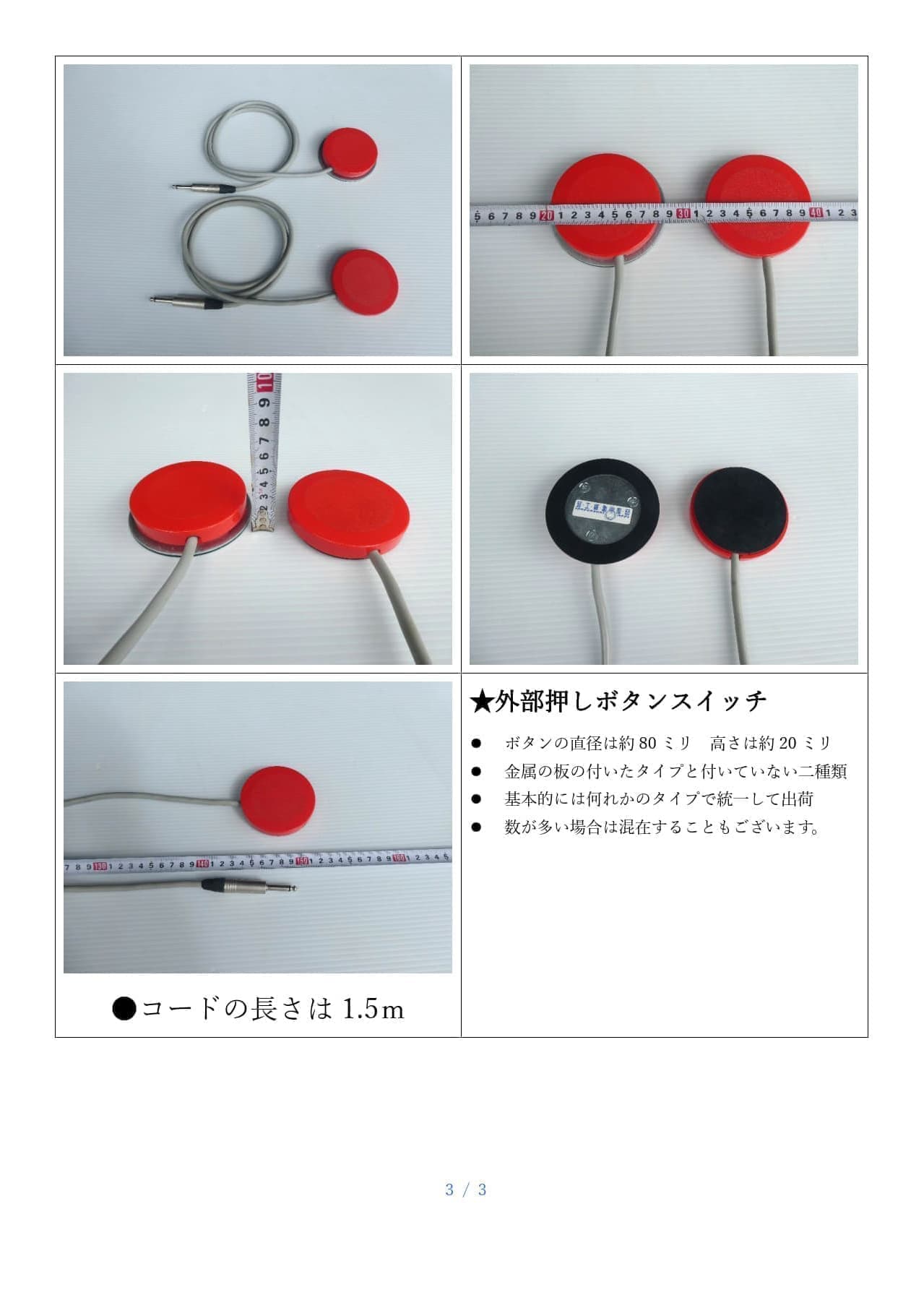

外部押しボタンスイッチ

コード長さ：約1.5m
ボタン直径：約80mm
ボタン高さ：約20mm
外部押しボタンには
・金属プレート付きタイプ
・プレートなしタイプ
の2種類があります。
基本的にはどちらかのタイプで統一して使用します。

早押し判定機を使用したクイズ大会では、回答者席の設計や機材配置を事前に検討しておくことで、設営作業がスムーズになり、安全にイベントを運営することができます。

回答席の設計では
・機材配置スペース
・配線の取り回し
・観客からの見やすさ
・イベント装飾
などを考慮することが重要です。

また、回答席テーブルは既成の長机や司会台を利用し、外装にPPパネルやスチレンボードなどを使用することで、比較的安価に製作することができます。

イベントの規模や会場に合わせて、実用性と演出の両方を兼ね備えた回答席を設計しましょう。

回答者席にはどのような機材を配置しますか？

回答者席のテーブル上には、外部押しボタン、回転灯スイッチボックス、スタンドマイクなどを配置するのが一般的です。イベントによってはアクションハットや小型モニター、小型スピーカーなどを設置する場合もあります。

回答者席に電源は必要ですか？

早押し判定機の電源は操作卓側で使用するため、回答者席側に電源を用意する必要はありません。ただし、小型モニターやスピーカーなどを使用する場合は別途電源が必要になる場合があります。

外部押しボタンはどの位置に設置するのがよいですか？

外部押しボタンはテーブル中央に設置するのが基本です。回答者が1人の場合は右手で押す人が多いため、少し右寄りに配置すると操作しやすくなります。

回転灯スイッチボックスはどこに設置すればよいですか？

回転灯スイッチボックスはどこに設置すればよいですか？
回転灯スイッチボックスはテーブルの右前方に設置するのが一般的です。観客から見やすく、回答者の操作の邪魔にならない位置に配置してください。

回答席テーブルは専用に製作する必要がありますか？

必ずしも専用のテーブルを製作する必要はありません。既成の長机や司会台などを利用し、外装部分のみをPPパネルやスチレンボードなどで装飾することで、比較的安価に回答席を製作することができます。
